在水泥中加入微硅粉的效果
微硅粉在混凝土中的應(yīng)用研究世界上巳有70余年的歷史,上世紀(jì)80年代初，我國(guó)對(duì)微硅粉混凝土作了大量的研究工作，并在水利工程中有較多應(yīng)用，取得了良好的效果。水利部還頒布了“水工程混凝土硅粉品質(zhì)標(biāo)準(zhǔn)暫行規(guī)定”。另外，微硅粉在混凝土中應(yīng)用的同時(shí)，受到技術(shù)進(jìn)步和社會(huì)經(jīng)濟(jì)囚素的有力促進(jìn)，混凝土的耐久性越來(lái)越受重視。但目前大部分商混攪拌站受應(yīng)用技術(shù)的影響，沒(méi)有或沒(méi)有技術(shù)把微硅粉應(yīng)用到混凝上中。針對(duì)以上原因，我們就想把微硅粉應(yīng)用到水泥中，以直接改善水泥的性能。
一、微硅粉的化學(xué)成分及性質(zhì)(見(jiàn)表1）
微硅粉的化學(xué)成分
| L.O.S | SiO2 | AL2O3 | FE2O3 | CaO | MgO |
| 1.69 | 95.62 | 0.64 | 0.05 | 0.18 | 0.09 |
微硅粉運(yùn)用于混凝土中的作用原理是填充顆�？障�，提高體積密度和降低孔隙率。同時(shí)微硅粉在混凝土中具有火山灰反應(yīng) ,微硅粉水化形成的富硅凝膠，與水泥水化凝膠C-S-H共同工作.強(qiáng)度高于Ca（OH）2晶體。
二、實(shí)驗(yàn)方法及結(jié)果

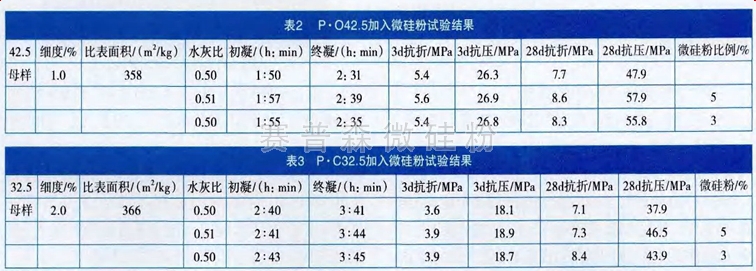

我們分別在P. O42.5和P.C32.5強(qiáng)度等級(jí)水泥中加人5%、3%的微硅粉，試驗(yàn)結(jié)果見(jiàn)表2、表3二
通過(guò)以上試驗(yàn)可以看出:
（1)無(wú)論加3%和加5%微硅粉.對(duì)水泥3d強(qiáng)度影響不大;
(2)加5%的微硅粉。對(duì)P·O42.5和P.C32.5 28d強(qiáng)度分別增加10MPa和8.6MPa;
(3)加3%的微硅粉,對(duì)P·O42.5和P·C32.5 28di強(qiáng)度分別增加7.9MPa和6.0MPa。
三、結(jié)語(yǔ)
〔1)普通混凝土工程在惡劣的環(huán)境中可能短時(shí)間內(nèi)受到嚴(yán)重?fù)p壞，從而威脅工程質(zhì)量大大降低工程的使用壽命。而采用水泥、硅粉和粉煤灰及減水劑配制出滿足各方面安求的高性能棍凝土，成功應(yīng)用于各1程中�；炷闲阅艿玫斤@著改善，經(jīng)過(guò)大址耐久性、凍融性等試驗(yàn)證明微硅粉在混凝土中是無(wú)害的、
(2)同理如果在水泥中加人一定比例的微硅粉，一樣能改善水泥的性能，還能降低能耗、
(3)經(jīng)過(guò)實(shí)踐，使生產(chǎn)水泥成本降低10元左右，在有條件的地方非常適合推廣。
