微硅粉影響混凝土早期裂縫的因素有哪些

1、在塑性狀態(tài)，微硅粉混凝土的粘聚性遠(yuǎn)遠(yuǎn)優(yōu)于普通混凝土，因此沉降趨勢(shì)相應(yīng)較小。并且硅灰混凝土具有較好的‘觸變’（thixotropy）性能，即靜置較短時(shí)間粘度就顯著提高，從而可以較大幅度承擔(dān)自身重量，這種性能不僅能夠降低塑性混凝土對(duì)模板的側(cè)壓力在自密實(shí)凝土施工中意義重大，同時(shí)能夠減少出現(xiàn)沉降裂縫的危險(xiǎn)性。

2、獲得要求強(qiáng)度的條件下，硅灰有助于降低單位體積混凝土的水泥用量，從而減小水泥水化熱量和所導(dǎo)致的熱應(yīng)力。對(duì)于澆筑大體積混凝土結(jié)構(gòu)，摻加硅灰是配制特貧（超低水泥用量）混凝土的重要手段之一。

3、微硅粉有助于提高混凝土的早期強(qiáng)度發(fā)展，包括抗拉強(qiáng)度，因此提高了混凝土在相應(yīng)齡期抵抗拉應(yīng)力的能力，從而降低發(fā)生裂縫的危險(xiǎn)性。

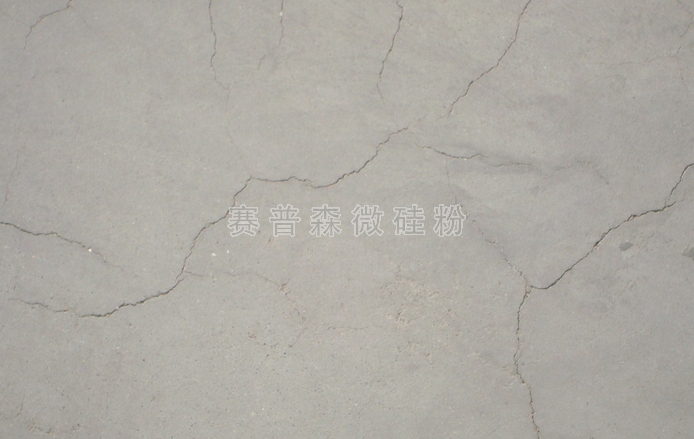

   在實(shí)際工程施工的混凝土硬化過(guò)程中，與混凝土其它原材料一樣，硅灰對(duì)各種裂縫因素存在影響。微硅粉混凝土出現(xiàn)裂縫，部分原因可能是對(duì)硅灰混凝土的特性了解不足，施工質(zhì)量控制沒有相應(yīng)的調(diào)整，如養(yǎng)護(hù)質(zhì)量控制不夠好。部分原因則可能是硅灰一般應(yīng)用于性能要求較高的混凝土，如高強(qiáng)、低滲透性、高耐久性等等。這樣的混凝土，由于相對(duì)高的水泥用量和較低的水膠比，會(huì)導(dǎo)致較大的水化溫升和較大的早期自生收縮，同時(shí)摻加硅灰又增大了早期自生收縮，在約束狀態(tài)下的早期裂縫危險(xiǎn)性確實(shí)可能增大。

   良好的施工養(yǎng)護(hù)就能夠避免微硅粉混凝土產(chǎn)生塑性收縮裂縫。防止發(fā)生自身收縮和熱應(yīng)力引起的早期裂縫，則需要全面系統(tǒng)地考慮到各種裂縫影響因素的綜合作用，避免在硬化過(guò)程混凝土中的拉應(yīng)力超過(guò)當(dāng)時(shí)的抗拉強(qiáng)度。近幾年對(duì)早期裂縫的研究，已經(jīng)能夠?qū)⑽⒐璺鄣挠绊懺谡鎸?shí)的混凝土硬化歷程中定量化，為防止微硅粉混凝土發(fā)生早期裂縫奠定了科學(xué)的基礎(chǔ)。
