C60高標號微硅粉混凝土的施工案例

本工程中部框架柱采用C60微硅粉混凝土，C60微硅粉混凝土在一般工程中為高等級強度的混凝土，在配合比和施工中必須加以注意，以消除對工程質(zhì)量造成的隱患。一般是從材料和方便施工兩方面進行控制。

材料選用：

　　①52.5礦渣硅酸鹽水泥，為保證C60微硅粉混凝土的強度，要求水泥強度fc〉2.5MPa；

　�、谏笆荷耙蠹毝饶�(shù)Mk≥2.6，級配良好，含泥量≤3%，泥塊含量≤1%，碎石采用5～25mm連續(xù)級配，含泥量≤1%，泥塊含量≤0.5%，壓碎指標值≤20%；

　�、弁饧觿┻x用SF高效緩凝泵送劑，其減水率〉25%；

　�、転榻档退療�，可摻用一定數(shù)量的優(yōu)質(zhì)微硅粉和Ⅱ級粉煤灰，取代系數(shù)K=1.3；

　�、菰谠嚺渲锌蛇x用FS礦粉，其細度大于400目、活性較好。

　　在C60生產(chǎn)時，要求混凝土攪拌站符合以下幾點要求：

　　攪拌站的計量：靜態(tài)計量及動態(tài)計量均要符合要求；

　　攪拌站原材料要按我司要求進料，尤其是水泥及粗骨料；

　　攪拌站要嚴格控制塌落度及砂、石含水率，以及作相調(diào)整；

　　攪拌站中的砂、石料不能離析。

　　C60微硅粉混凝土柱、剪力墻的施工

　　本工程框架柱、剪力墻混凝土標號較高，澆筑混凝土?xí)r應(yīng)考慮對框架柱混凝土超灌一部分，為防止梁板低強度等級混凝土滲入柱內(nèi)，我司擬將豎向構(gòu)件與梁板分開施工，采取布料機澆注豎向構(gòu)件混凝土，澆注豎向構(gòu)件混凝土?xí)r，先用布料機放置于樓面上，澆注完畢后，用塔吊移走，再進行梁板結(jié)構(gòu)施工；梁柱核心區(qū)部位少量混凝土可配合塔吊調(diào)運。核心筒剪力墻因擬采用大爬模，故同一層分兩次澆筑，第一次澆至板（梁）底，第二次進行梁板澆筑。C60混凝土施工注意事項

　　C60微硅粉混凝土由于水泥用量較高、和易性比較好，因此在泵送中主要注意時間的控制和不使混凝土離析。施工中振搗應(yīng)適時，混凝土下落入槽時應(yīng)注意集中和均勻下料，接頭處特別注意振動棒的插入深度和連續(xù)性。

　　C60微硅粉混凝土更重要的是要求注意養(yǎng)護。由于混凝土強度等級高，初凝后強度值上升快，收縮率大，因此養(yǎng)護將直接關(guān)系到混凝土的質(zhì)量，施工時將采取下列措施：

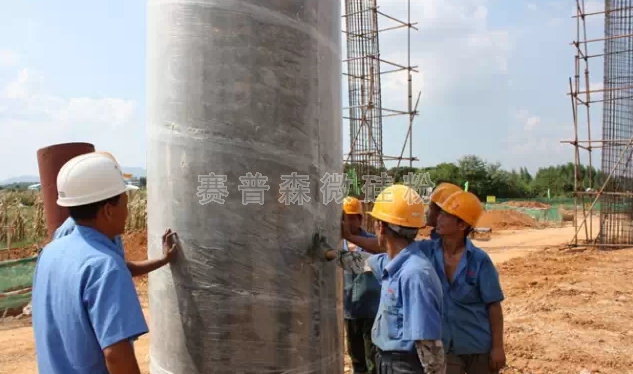

　　保水：對于堅向混凝土表面，當(dāng)混凝土澆搗完約12小時后，模板將拆除，在拆除時及時用塑料薄膜粘貼或用無水養(yǎng)生液進行混凝土表面封閉，以達到保水的目的。在養(yǎng)護期間，派專人隨時檢查，修復(fù)脫落的保水面層。

　　澆水：當(dāng)模板拆除后，及時澆水養(yǎng)護，為保證堅向混凝土表面濕潤，采取表面掛麻袋的方式，不斷澆水達到養(yǎng)護的目的。平面混凝土可采取連續(xù)澆水的方式進行養(yǎng)護，當(dāng)陽光較強時也須進行覆蓋草袋，麻袋進行養(yǎng)護。
